Filtro Rodas Ø 1.050 - 1.200
Volver

Descripción

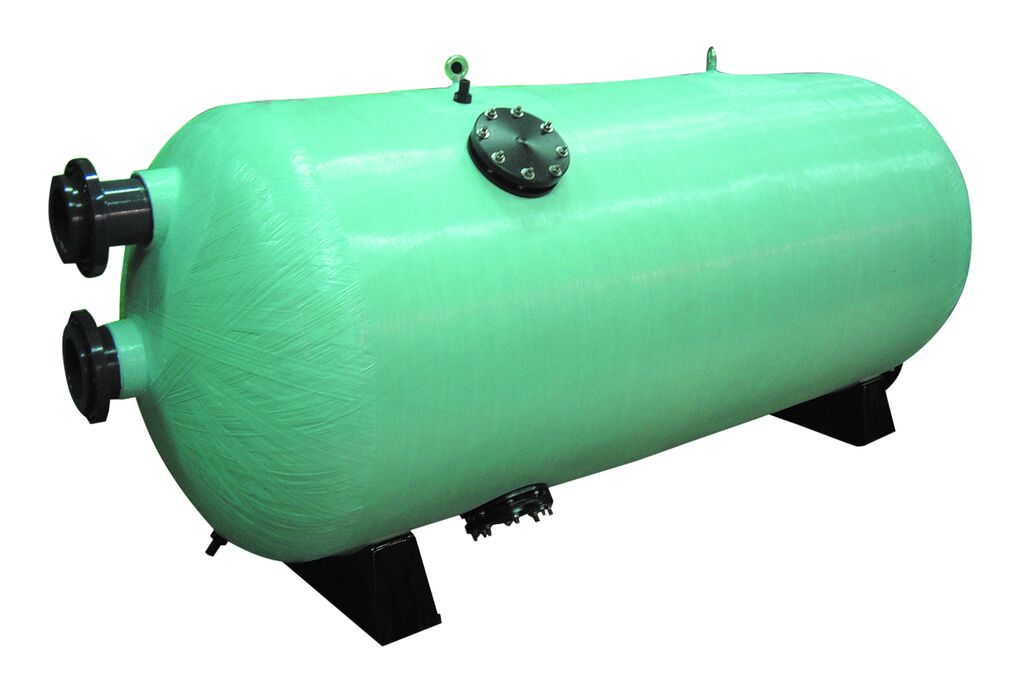

Filtros bobinados horizontales con resina de poliéster y fibra de vidrio para una presión de 2,5 kg/cm2.
La fabricación de los filtros se realiza con máquinas de control numérico y otras de diseño específico, según su aplicación, que permiten controlar la cantidad de refuerzo en cada operación. Excelente relación entre el peso y sus características mecánicas. Mayores eficiencias en la filtración y mayor capacidad de filtrado.

CARACTERÍSTICAS:
- Totalmente anticorrosivos a diferencia de los filtros convencionales fabricados en acero.
- Temperatura máxima de funcionamiento: 50ºC.
- Cumplen con la Directiva Europea de Equipos a Presión 97/23/CE incluidos en el apartado 3 del artículo 3.
- Prueba hidráulica a presión 1,5 x presión máxima admisible
- Cálculos de resistencia y espesores están basados en las normas BS-4994 y AD-Merkblatt N1.
- Panel de manómetros
- Purgas de aire y agua manuales.
- Boca de carga de Ø400.
- Conexión inferior para lavado con aire.
- Componentes interiores y tubería PVC.
- Brazos colectores y crepinas de PP.
- Tornillería de acero inoxidable AISI 316.
- Juntas de EPDM.

VENTAJAS:
- Con un mayor poder de filtración se consigue una mejor calidad del agua. Al aumentar el poder de retención se reducen los índices de turbiedad y de contaminantes del agua filtrada.
- El tiempo transcurrido entre lavados, aumenta proporcionalmente con la altura del lecho, de forma que se producen menores interrupciones de la filtración, y menor consumo de agua al disminuir el número de lavados necesarios y una menor erosión del material filtrante.
- La mayor eficacia de filtración y lavado se obtiene de la optima combinación entre antracita, arena y grava recomendada para lechos de 1,2 metros y superiores, disminuyendo la perdida de carga y aumentando el poder de retención.
- Boca de acceso lateral: Para descarga del medio filtrante y facilitar el acceso al interior, puede colocarse en distintas posiciones.
- Colectores: Sistema colector de brazos con ranuras de 0,3 mm fabricados en PP y distribuidos uniformemente para una correcta circulación del agua.
- Menor altura, mayor superficie de filtración.
- Calidad de filtración, transparencia de agua.
- Los filtros bobinados horizontales de alto rendimiento AstralPool están fabricados en poliéster reforzado con fibra de vidrio, totalmente anticorrosivos, presentando una elevada resistencia mecánica, química y térmica.

OPCIONES:
- Opciones de posición de boca de acceso lateral.
- Recubrimiento interior resistente para el tratamiento con ozono.
- Mirillas Ø135 y Ø400.
- Consultar para otras opciones y presiones.

CÓDIGO Descripción Recambios
05102 2,5 kg/cm2 - Ø 1.050 - long. 1.900 - 34 m3/h
05105 2,5 kg / cm2 - Ø 1.050 - largo. 1.900 - 52 m3 / h
05108 2,5 kg/cm2 - Ø 1.050 - long. 1.900 - 69 m3/h
07124 4 kg/cm2 - Ø 1.050 - long. 1.900 - 34 m3/h
07125 4 kg/cm2 - Ø 1.050 - long. 1.900 - 52 m3/h
07126 4 kg/cm2 - Ø 1.050 - long. 1.900 - 69 m3/h
11321 4 kg/cm2 - Ø 1.050 - long. 2.300 - 42 m3/h
11322 4 kg/cm2 - Ø 1.050 - long. 2.300 - 64 m3/h
11323 4 kg/cm2 - Ø 1.050 - long. 2.300 - 85 m3/h
11326 4 kg/cm2 - Ø 1.050 - long. 2.700 - 50 m3/h
11327 4 kg/cm2 - Ø 1.050 - long. 2.700 - 75 m3/h
11328 4 kg/cm2 - Ø 1.050 - long. 2.700 - 100 m3/h
11331 2,5 kg/cm2 - Ø 1.050 - long. 2.300 - 42 m3/h
11332 2,5 kg / cm2 - Ø 1.050 - largo. 2.300 - 64 m3 / h
11333 2,5 kg/cm2 - Ø 1.050 - long. 2.300 - 85 m3/h
11334 2,5 kg/cm2 - Ø 1.050 - long. 2.700 - 50 m3/h
11335 2,5 kg/cm2 - Ø 1.050 - long. 2.700 - 75 m3/h
11336 2,5 kg/cm2 - Ø 1.050 - long. 2.700 - 100 m3/h
20895 4 kg/cm2 - Ø 1.050 - long. 3.000 - 112 m3/h
20897 4 kg/cm2 - Ø 1.200 - long. 2.300 - 97 m3/h
20899 4 kg/cm2 - Ø 1.200 - long. 3.000 - 129 m3/h
22647 2,5 kg/cm2 - Ø 1.050 - long. 3.000 - 56 m3/h
22648 2,5 kg/cm2 - Ø 1.050 - long. 3.000 - 84 m3/h
22649 2,5 kg/cm2 - Ø 1.050 - long. 3.000 - 112 m3/h
22650 2,5 kg/cm2 - Ø 1.200 - long. 1.900 - 39 m3/h
22651 2,5 kg/cm2 - Ø 1.200 - long. 1.900 - 59 m3/h
22652 2,5 kg/cm2 - Ø 1.200 - long. 1.900 - 79 m3/h
22653 2,5 kg/cm2 - Ø 1.200 - long. 2.300 - 48 m3/h
22654 2,5 kg/cm2 - Ø 1.200 - long. 2.300 - 73 m3/h
22655 2,5 kg/cm2 - Ø 1.200 - long. 2.300 - 97 m3/h
22656 2,5 kg/cm2 - Ø 1.200 - long. 2.700 - 57 m3/h
22657 2,5 kg/cm2 - Ø 1.200 - long. 2.700 - 86 m3/h
22658 2,5 kg/cm2 - Ø 1.200 - long. 2.700 - 115 m3/h
22659 2,5 kg/cm2 - Ø 1.200 - long. 3.000 - 64 m3/h
22660 2,5 kg/cm2 - Ø 1.200 - long. 3.000 - 96 m3/h
22661 2,5 kg/cm2 - Ø 1.200 - long. 3.000 - 129 m3/h
22683 4 kg/cm2 - Ø 1.050 - long. 3.000 - 56 m3/h
22684 4 kg/cm2 - Ø 1.050 - long. 3.000 - 84 m3/h
22685 4 kg/cm2 - Ø 1.200 - long. 1.900 - 39 m3/h
22686 4 kg/cm2 - Ø 1.200 - long. 1.900 - 59 m3/h
22687 4 kg/cm2 - Ø 1.200 - long. 1.900 - 79 m3/h
22688 4 kg/cm2 - Ø 1.200 - long. 2.300 - 48 m3/h
22689 4 kg/cm2 - Ø 1.200 - long. 2.300 - 73m3/h
22690 4 kg/cm2 - Ø 1.200 - long. 2.700 - 57 m3/h
22691 4 kg/cm2 - Ø 1.200 - long. 2.700 - 86 m3/h
22692 4 kg/cm2 - Ø 1.200 - long. 3.000 - 64 m3/h
22693 4 kg/cm2 - Ø 1.200 - long. 3.000 - 96 m3/h
24842 2,5 kg/cm2 - Ø 1.050 - long. 2.500 - 46 m3/h
24843 2,5 kg/cm2 - Ø 1.050 - long. 2.500 - 70m3/h
24844 2,5 kg/cm2 - Ø 1.050 - long. 2.500 - 93 m3/h
24845 2,5 kg/cm2 - Ø 1.200 - long. 2.500 - 53 m3/h
24846 2,5 kg/cm2 - Ø 1.200 - long. 2.500 - 79 m3/h
24847 2,5 kg/cm2 - Ø 1.200 - long. 2.500 - 106 m3/h
25016 4 kg/cm2 - Ø 1.050 - long. 2.500 - 46 m3/h
25017 4 kg/cm2 - Ø 1.050 - long. 2.500 - 70 m3/h
25018 4 kg/cm2 - Ø 1.050 - long. 2.500 - 93 m3/h
25019 4 kg/cm2 - Ø 1.200 - long. 2.500 - 53 m3/h
25020 4 kg/cm2 - Ø 1.200 - long. 2.500 - 79 m3/h
25021 4 kg/cm2 - Ø 1.200 - long. 2.500 - 106 m3/h
